产品属性
1 产品特性
◆ 模压整体框架设计，14 针双列直插式封装
◆ 可选线圈续流二极管保护线圈驱动电路
◆ 输入和输出之间高绝缘隔离
◆ 低功耗，切换速度快， 长寿命密封触点
◆ 可选磁屏蔽减少外部干扰
◆ 定制化设计、符合 ROHS 指令
2 性能参数
项目 | 单位 | 值 | ||||
继电器型号 | / | DIP-1A□ | DIP-2A□ | DIP-1B□ | DIP-1C□ | |
触点容量 | W | 10 | 3 | |||
*大切换电压(Max DC/Peak AC) | V | 100 | ||||
*大切换电流(Max DC/Peak AC) | A | 0.5 | 0.2 | |||
*大负载电流 | A | 1.0 | 0.5 | |||
接触电阻 | mΩ | 150 | ||||
介质耐压 | 断开触点间 | VDC | 200 | |||
触点与线圈间 | VDC | 1500 | ||||
绝缘电阻 | Ω | 1010 | ||||
吸合时间 | ms | 1.0 | 1.5 | |||
释放时间 | ms | 0.5 | 2.0 | |||
振动(0～2000Hz) | G | 20 | 10 | |||
冲击(11ms ，1/2 正弦波) | G | 30 | 30 | |||
工作温度 | ℃ | -40～+85 | ||||
储存温度 | ℃ | -40～+105 | ||||
预期寿命 | Ops | 5 ×107 (at 10VDC 10mA) | 1 ×107 (at 5VDC 1mA) | |||
外形尺寸 | / | 见各外形尺寸图 | ||||
3 线圈参数
型 号 | 额定电压 (VDC) | 动作电压 (VDC) | 释放电压 (VDC) | *大电压 (VDC) | 线圈电阻 (±10%Ω at 20 ℃) |
DIP-1A□ | 5 | 3.75 | 0.6 | 21 | 500 |
12 | 9 | 1 | 30 | 1000 | |
24 | 18 | 2 | 44 | 2150 |
型 号 | 额定电压 (VDC) | 动作电压 (VDC) | 释放电压 (VDC) | *大电压 (VDC) | 线圈电阻 (±10%Ω) |
DIP-1B□ | 5 | 3.75 | 0.6 | 6 | 500 |
12 | 9 | 1 | 14.5 | 1000 | |
24 | 18 | 2 | 29 | 2150 | |
DIP-1C□ | 5 | 3.75 | 0.6 | 10 | 200 |
12 | 9 | 1 | 20 | 500 | |
24 | 18 | 2 | 28 | 2000 | |
DIP-2A□ | 5 | 4 | 0.5 | 10 | 140 |
12 | 9 | 1 | 20 | 500 | |
24 | 18 | 2 | 32 | 2150 |
4 型号标记示例
DIP - □ □ □ □ □- (XXX)
① ② ③ ④ ⑤ ⑥ ⑦
① 产品型号： DIP
② 触点形式：1A：一组常开、1B：一组常闭、1C：一组转换、2A：两组常开
③ 线圈电压：05: 5VDC 、12 : 1 引脚 2VDC 、24 : 24VDC
④ 特征：无：标准型、D ：带二极管、S ：带磁屏蔽、DS：带二极管和磁屏蔽
⑤ 引脚： 无： Pin2 和 Pin13 无连接、 T ：Pin2 和 Pin13 有连接
⑥ 等级： 无： 标准、 C ：ATE
⑦ 特殊特性号：以客户需求为准

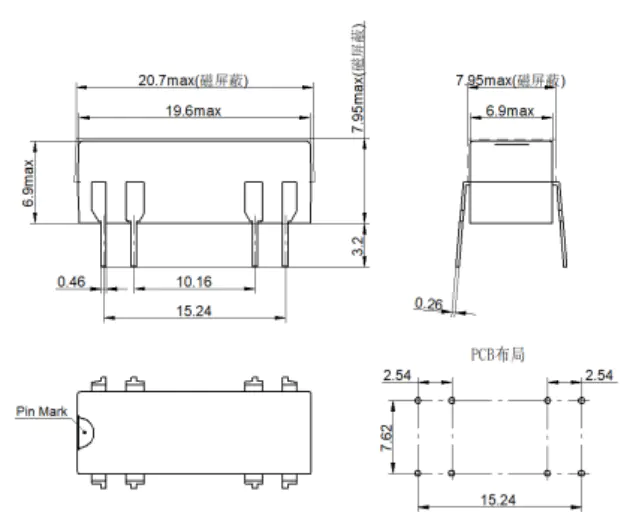

5 外形尺寸图
6 接线图
1) 一组常开
2) 一组常闭
3) 一组转换
4) 两组常开
7 使用注意事项
※ 避免把继电器安装在直接被雨水淋到的地方，或强磁场的地方，或靠近有热辐射的物体。
※ 切换感性负载或容性负载系统会产生峰值电压或电流， 建议使用保护电路，否则，可能会造成继电器损坏。
※ 避免使用中过高的堆积密度，这可能会影响继电器的电气特性。
※ 机械冲击强度过大，会引起继电器使用的故障。
※ 继电器在用于波峰焊时，*高温度为 260 ℃，时间不超过 5s。
声明：
本资料仅供客户参考， 规格参数可能因产品改良等发生变更，具体涉及的每个产品以《产品承诺书》和样品为 准，恕不另行通知。
继电器在不同应用领域的性能参数要求均有所不同，因而客户应根据具体的使用条件选择合适的产品，若有疑 问，请与上海米高莱电子有限公司联系以便获得更多的技术支持。
