产品属性
1 产品特性
◆ 大功率干簧继电器，介电强度高达 6KVDC
◆ 高负载电流能力
◆ 高绝缘电阻， 高达 1012Ω
◆ 低接触电阻， 长寿命密封触点
◆ 定制化设计、符合 ROHS 指令
2 性能参数
项目 | 单位 | 值 | ||
继电器型号 | / | HVR□-2A04 | HVR□-2A06 | |
触点容量 | W | 100 | ||
*大切换电压(Max DC/Peak AC) | V | 1000 | ||
*大切换电流(Max DC/Peak AC) | A | 1.0 | ||
*大负载电流 | A | 2.5 | ||
接触电阻 | mΩ | 150 | 300 | |
介质耐压 | 断开触点间 | V | 4000 | 6000 |
触点与线圈间 | V | 4000 | 6000 | |
触点与屏蔽壳件 | V | 4000 | 6000 | |
绝缘电阻 | Ω | 1012 | ||
吸合时间 | ms | 1.0 | ||
释放时间 | ms | 0.1 | ||
振动(0～2000Hz) | G | 20 | ||
冲击(11ms ，1/2 正弦波) | G | 50 | ||
工作温度 | ℃ | -20～+70 | ||
储存温度 | ℃ | -35～+105 | ||
预期寿命 | Ops | 5 ×107 (at 500VDC-100mA) | ||
外形尺寸 | / | 见各外形尺寸图 | ||
3 线圈参数
型 号 | 额定电压 (VDC) | 动作电压 (VDC) | 释放电压 (VDC) | *大电压 (VDC) | 线圈电阻 (±10%Ω at 20 ℃) |
HVR□-2A | 5 | 4 | 0.5 | 7 | 120 |
12 | 9 | 1 | 16 | 250 | |
24 | 18 | 2 | 29 | 1600 |
4 型号标记示例
HVR □ - □ □ - □ (XXX)
① ② ③ ④ ⑤ ⑥
① 产品型号： HVR
② 线圈电压： 05：5VDC 、12 ：12VDC 、24: 24VDC
③ 触点形式： 2A ：两组常开 ④ 耐压：04 ：4KV 、06 ：6KV ⑤ 引脚类型：01 、02
⑥ 特殊特性号：以客户需求为准
5 外形尺寸图
1) HVR□-2A04-01
2) HVR□-2A04-02

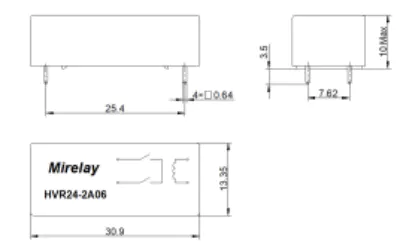

5) HVR□-2A06
6 接线图
7 使用注意事项
※ 避免把继电器安装在直接被雨水淋到的地方，或强磁场的地方，或靠近有热辐射的物体。
※ 切换感性负载或容性负载系统会产生峰值电压或电流， 建议使用保护电路，否则，可能会造成继电器损坏。
※ 避免使用中过高的堆积密度，这可能会影响继电器的电气特性。
※ 机械冲击强度过大，会引起继电器使用的故障。
※ 继电器在用于波峰焊时，*高温度为 260 ℃，时间不超过 5s。
声明：
本资料仅供客户参考， 规格参数可能因产品改良等发生变更， 具体涉及的每个产品以《产品承诺书》和样品为 准，恕不另行通知。
继电器在不同应用领域的性能参数要求均有所不同，因而客户应根据具体的使用条件选择合适的产品，若有疑 问，请与上海米高莱电子有限公司联系以便获得更多的技术支持。
产品图纸
