液位计描述
液位计是一种带常开、常开高压、常闭或转换触点及带整体浮球制动器的传感器，根据需要可以设计成多液位浮球开关。分垂直安装和水平安装两种，提供各种线缆长度与连接器选项。
外壳采用SUS304或者SUS316，可以搭配多种材质浮球：
PP（聚丙烯）：用于水和稀酸；
EPS（聚苯乙烯）:用于蒸馏水；
NBR（丁晴橡胶）：用于汽油、柴油；
PA（聚酰胺）：用于石油、汽油和制动液；
SUS（不锈钢）：可用于饮用水、石油、润滑脂、润滑油、抗冻液、制动液、柴油、动力转向液、含汽油溶剂、汽油、煤油、水、含水清洗溶液、其他非侵蚀液体。
规格
触点形式 1A, 1B
额定功率 (W) 0 至 100
切换电压 (VDC) 0 至 400
切换电流 (A) 0 至 1.5
通电电流 (A) 0 至 2.5
*小击穿电压 (VDC) 100 至 700
1. 液位计外形尺寸 Dimensions (mm)
LT | Total length of the probe |
LI | Length within the vessel (storage, reflux and buffer, tank, settler, etc..) |
L0 | Base of the probe, reference point for reed relays, set as L0=0 |
LH | Height of upper level, from the base |
No | No of reed switches built in the probe, 2 means low and high |
LR | Operational level of reed switches in the tube, from the base |
2. 定义液位计信号输出方式和精度 Signal Output:
电阻型 Resistance Output；
电压型 Voltage Output（0-5v, 0-10v)；
电流型 Currency Output（4-20mA)
电阻型 Resistance Output；
电压型 Voltage Output（0-5v, 0-10v)；
电流型 Currency Output（4-20mA)
3. 定义浮球材质 Float :
SUS / NBR / PP /EPS
SUS / NBR / PP /EPS
4. 定义外壳材质 Housing Material :
SUS 304 / SUS316
SUS 304 / SUS316

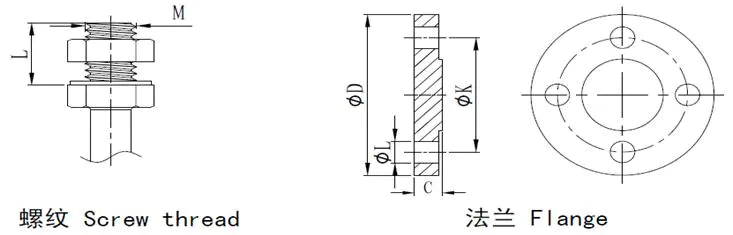

5. 定义液位计安装方式 Connection Mode
6. 定义出线方式 Outlet Mode :
直接导线输出（客户可自定义线长、端子和插头） Cable Outler ( Customer can define cable length, termination and plug)
接线盒输出 （防爆要求） Junction box ( with explosion-proof requirements)
产品图纸
