干簧管实现水位监测开关在加湿器中的应用

在加湿器的自动水位控制装置的水位传感器中，是由干簧管、浮球、轮滑以及永久磁铁等组成的。当浮球由于液面的升降而上下移动时，通过滑轮与绳索将带动永久磁铁上下移动;当永久磁铁移动到干簧管的设定位置时，干簧管内的常开接点在永久磁铁磁场的作用下接通;当永久磁铁移开时，接点则被释放。根据干簧管接点的接通与断开情况即可得知水位信号。那么，干簧管式水位开关的工作原理又是什么呢？

  一、干簧管式水位开关工作原理：

在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作水位的控制或指示。

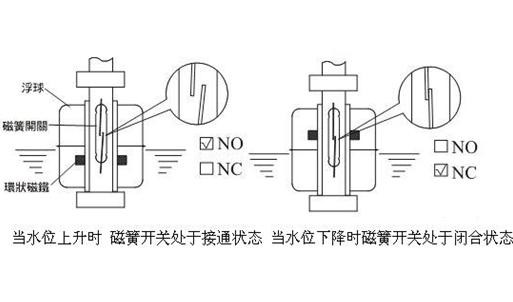

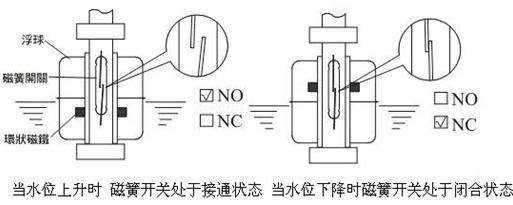

 下图为常闭（NC）及常开（NO）时浮球开关的相关位置：

 二、干簧管式水位开关使用注意事项：

1、浮球不动作
   ① 液体比重小于浮球比重→重新确认浮球比重；
   ② 浮球漏水→与本公司联系更换浮球；
   ③ 异物卡住浮球→清除异物。
   2、浮球动作，但无信号输出。
   ① 浮球位置偏移→调整浮球位置；
   ② 磁簧开关损坏→更换磁簧开关。
   3、信号输出不正常, 附近有磁场干扰→消除磁场。
   4、信号保持，无法复原, 浮球不能复归，有异物卡住→清除异物。
   5、一点会有两个信号输出, 环扣位置移动→调整环扣位置。
   6、定期清除连杆及浮球上的污垢（周期视介质而定）。
   7、检查环扣上的螺钉是否有松动。
